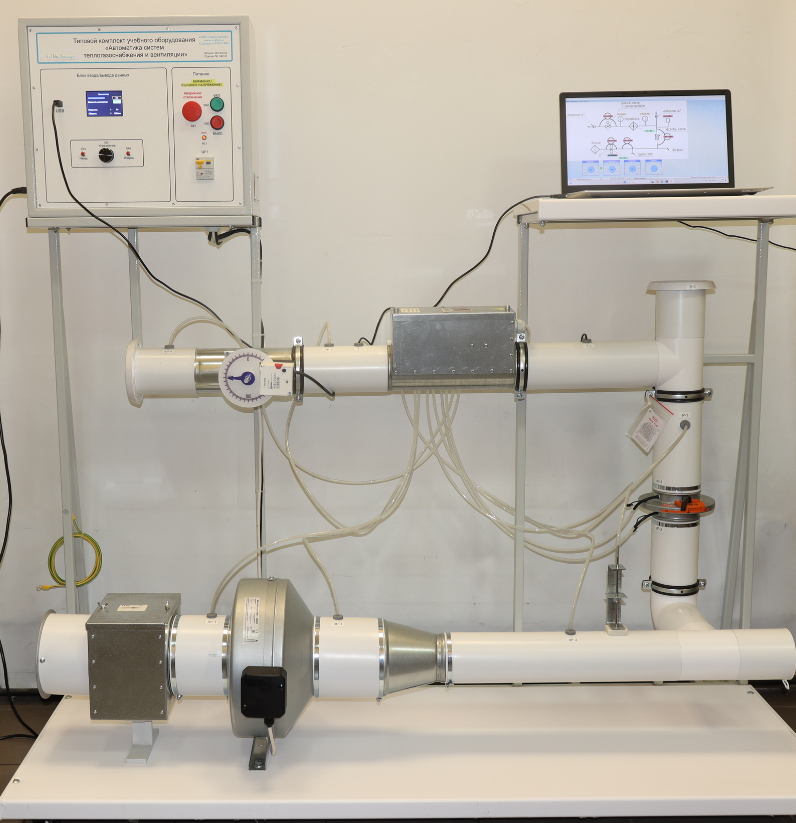

Типовой комплект учебного оборудования «Автоматика систем теплогазоснабжения и вентиляции»

Комплекс позволяет изучать элементы автоматики теплогазоснабжения и вентиляции, способы регулирования и контроля параметров.

В составе стенда:
1. несущая рама, выполненная из стального трубчатого профиля, на обрезиненных колесах с тормозными механизмами;
2. воздушный фильтр в линии всасывания воздуха;
3. вентилятор канальный;
4. система трубопроводов;
5. канальный электрический нагреватель;
6. панель для установки измерительных приборов, выполненная из двухкомпозитного материала;
7. датчики температуры;
8. заслонки, регулируемые вручную;
9. участок выпрямления потока воздуха, встроенный в трубопровод;
10. Трубка Пито;
11. Датчик частоты вращения вентилятора;
12. измерительная диафрагма с точками отбора давления,
13. заслонку с автоматизированным электроприводом;
14. датчики давления;
15. симисторный регулятор скорости вращения вентилятора;
16. микропроцессорная система.

Лабораторные работы

1. Характеристики вентилятора
2. Характеристики автоматизированной заслонки
3. Характеристики нагревателя
4. Тарировка измерительной диафрагмы.
5. Регулирование давления путем управления вентилятором
6. Регулирование расхода путем управления вентилятором
7. Регулирование температуры путем управления вентилятором
8. Регулирование давления путем управления заслонкой
9. Регулирование расхода путем управления заслонкой
10. Регулирование температуры путем управления заслонкой
11. Регулирование температуры путем управления нагревателем
